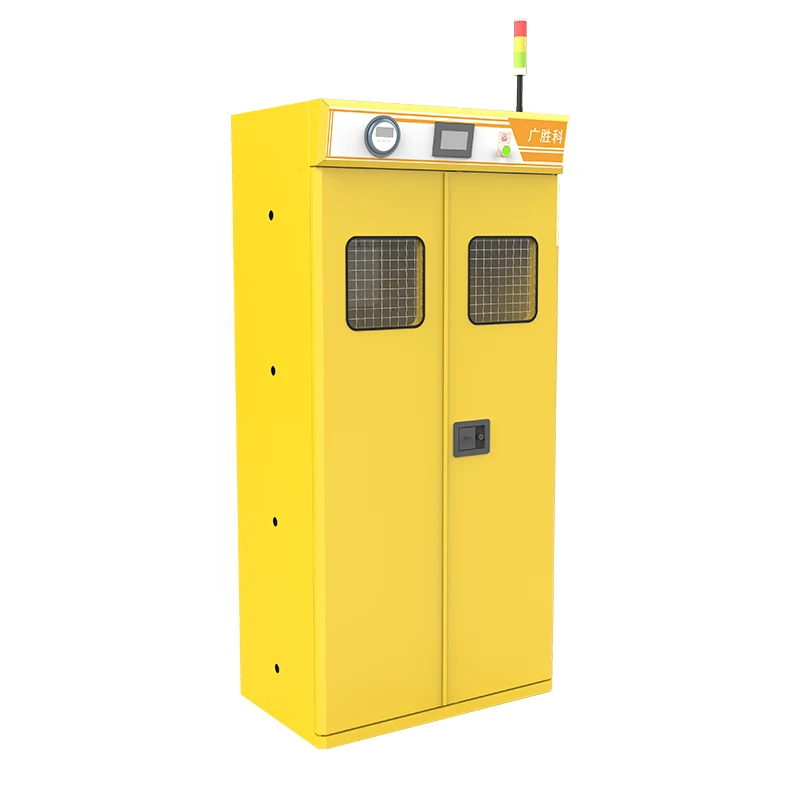

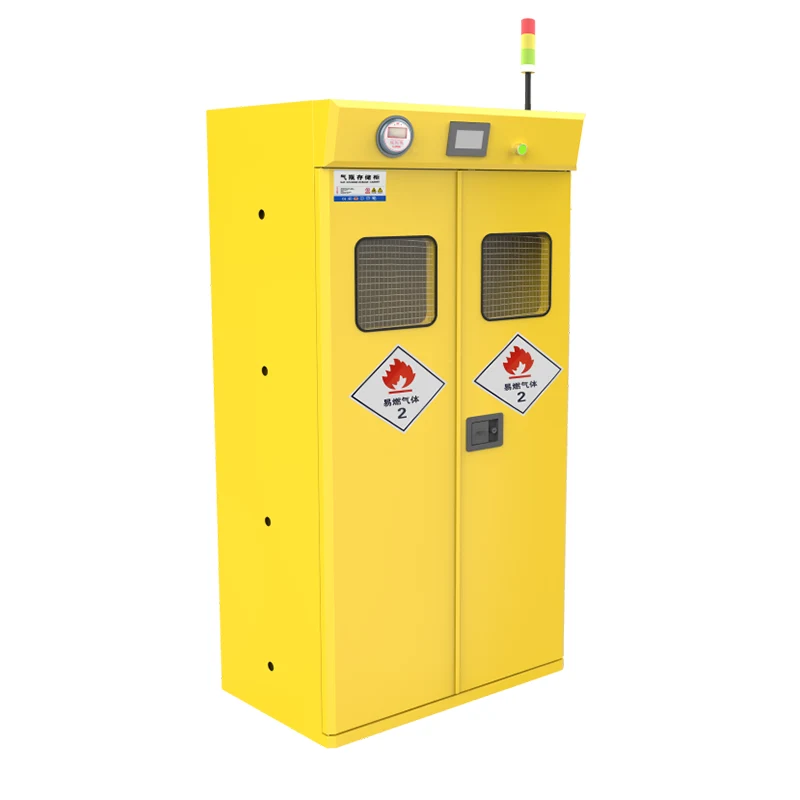

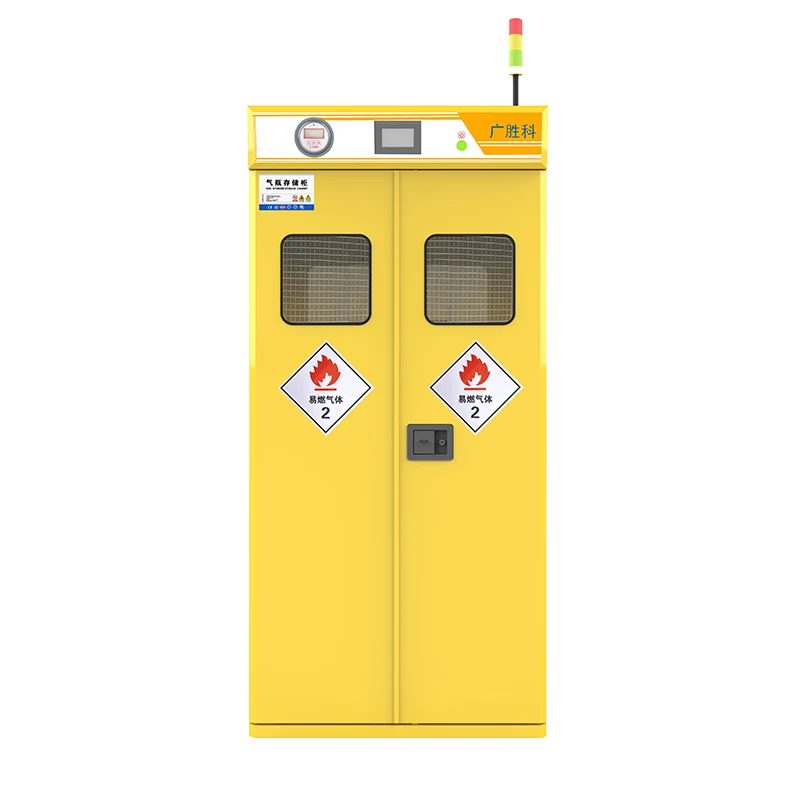

Armadiet di stoccaggio del cilindro di gas a prova di esplosione a doppia bottiglia intelligente

L'armadio di stoccaggio del cilindro a gas a prova di esplosione è una soluzione di stoccaggio sicura progettata per vari gas infiammabili ed esplosivi pericolosi, tra cui metano, acetilene, idrogeno, ossigeno e gas inerte. È dotato di una funzione di allarme, garantendo un'elevata sicurezza, affidabilità e qualità.

1. Corpo del gabinetto

L'armadio è costruito con piastre in acciaio a rullo a freddo di alta qualità a doppio strato, ciascuna con uno spessore di ≥1,5 mm. Dopo aver sottoposto a trattamenti di decapaggio e fosfating, la superficie viene spruzzata elettrostaticamente con resina epossidica, fornendo un'eccellente resistenza ad acidi, alcali e ruggine. Il pannello della porta esterna ha una struttura a spessore di 1,5 mm e l'interlayer è riempito con materiale ignifugo in fibra ceramica.

2. Pannello della porta

Il pannello della porta è dotato di cerniere staccabili e una finestra di visualizzazione in vetro a prova di esplosione trasparente sul davanti, consentendo agli utenti di osservare lo stato di utilizzo dei cilindri a gas all'interno del mobile.

3. Finestra di visualizzazione

La finestra di visualizzazione è realizzata in vetro temperato, con un design unico e nuovo.

4. Passa foro

C'è un foro di passaggio sul lato dell'armadio per garantire una corretta circolazione del gas all'interno.

5. Dispositivo di fissaggio mobile

Il dispositivo di fissaggio mobile può ospitare lo stoccaggio di cilindri a gas con altezze e diametri diversi. Utilizza un meccanismo fisso di fissaggio di tipo a catena in acciaio inossidabile 304 per evitare che i cilindri a gas si riblgano.

6. Pistale meccanico

Il pedale è una piastra di rampa meccanica. Esiste un pedale incolpato regolabile in acciaio inossidabile nella parte inferiore dell'armadio, facilitando un facile carico e scarico dei cilindri a gas.

7. Dispositivo di bloccaggio

Viene utilizzato un blocco di collegamento a tre punti, fornendo una maggiore sicurezza.

8. Dispositivo di allarme

Viene adottato un sistema di allarme udibile e visivo, con un suono forte ma non irritante.

9. Sistema di scarico automatico (opzionale)

10. Valvola di scarico del gas

La valvola di scarico del gas dispone di un design della struttura a doppia valvola. Si allarmerà automaticamente e si spegne quando la pressione del gas è insufficiente.

11. Messicatore di pressione negativa

La pressione negativa all'interno dell'armadio può essere impostata in base al tipo di gas. Consente agli utenti di monitorare la pressione negativa all'interno del mobile. Quando il sensore all'interno dell'armadio rileva una perdita di gas e attiva l'allarme, la ventola superiore si avvia automaticamente, espellendo il gas all'esterno attraverso il tubo di scarico per salvaguardare la sicurezza dell'area di lavoro.

12. Sistema di controllo

Il sistema di controllo ha 40 parametri di gas comunemente usati pre-essermi per la selezione.

13. Dispositivo di chiusura della porta automatica

Quando la temperatura all'esterno dell'armadio raggiunge i 70 ° C, il dispositivo di bloccaggio della porta dell'armadietto a gas si scioglie automaticamente e la porta si chiuderà automaticamente, impedendo l'incendio di diffondersi all'interno.

14. Monitoraggio della pressione

La pressione negativa all'interno dell'armadio del cilindro a gas viene visualizzata in tempo reale. Quando la pressione è inferiore al valore impostato, la ventola verrà attivata automaticamente. La pressione negativa massima all'interno del cilindro può raggiungere 60 Pascals.

15. Dispositivo di commutazione automatica

Quando la pressione del gas in un cilindro è insufficiente, passerà automaticamente all'area del cilindro completo. Quando la pressione del gas in entrambi i cilindri è insufficiente, la valvola principale si chiuderà automaticamente.

16. Sistema di commutazione a gas semi-automatico in acciaio inossidabile

Questo sistema è adatto per C₂H₂, CO₂, AR, N₂, He, O₂ e Air. La pressione massima di ingresso è di 20 MPA e la pressione di uscita varia da 0 a 1,6 MPA. Funziona su una modalità 1-usa-1-standby ed è dotato di 4 valvole diaframmate (2 valvole on-off e 2 valvole di spurgo), inclusa una valvola a pressione. Le interfacce di ingresso e uscita sono NPT (F) da 1/4 ".

17. Valvola a prova di esplosione

18. Display digitale allarme a bassa pressione (RY-PLB)

Può monitorare 1-4 canali, con una visualizzazione in cristallo liquido, allarme udibile e visivo e display digitale.

19. Sensore di pressione in acciaio inossidabile

Intervallo: 0 - 20MPA; Output: 4 - 20Ma; Precisione: 0,5%FS; Discussione di installazione: 1/4npt

Precauzioni e manutenzione

Conservare i cilindri a gas contenenti lo stesso tipo di gas nello stesso armadietto. Non mescolare diversi tipi di gas.

Quando si installa l'armadietto del cilindro a gas, posizionarlo contro una parete e assicurarsi che sia a livello.

Prova l'allarme una volta alla settimana. In genere, usa un accendino non indicato per rilasciare gas vicino all'assunzione d'aria per alcuni secondi. Se l'allarme risponde con un avviso udibile e visivo, funziona correttamente. Altrimenti, avere un'ispezione professionale e ripararlo. (Nota: durante i test, non spruzzare mai una grande quantità di gas ad alta concentrazione direttamente sul sensore interno dell'allarme, poiché ciò può danneggiare il sensore.)

Mantieni pulito l'interno dell'armadio e rimuovi regolarmente la polvere o altri detriti dall'assunzione d'aria del sensore.

Nota: quando i cilindri a gas sono immagazzinati nel gabinetto, non dovrebbero esserci problemi in circostanze normali non indotte da umane. Per evitare allarmi lenti o non rispondenti dovuti a lunghi periodi di inattività, il personale può condurre test di allarme utilizzando fumo e gas per garantire il normale funzionamento del prodotto. L'auto-test è generalmente raccomandato una volta ogni due mesi.

Parametro (specifica)

Funzione e applicazione

L'armadio del cilindro a gas di esplosione intelligente - a prova di prova si distingue con il suo avanzato sistema di protezione della sicurezza intelligente. È dotato di una varietà di sonde di monitoraggio ad alta precisione, tra cui sonde di monitoraggio della concentrazione di gas, sonde di monitoraggio della pressione, ecc., Che possono monitorare accuratamente lo stato del gas all'interno del mobile in tempo reale. Una volta rilevata la perdita di gas, emetterà immediatamente alto: decibel udibili e allarmi visivi e invierà messaggi di allarme ai dispositivi mobili del personale pertinente per garantire che il pericolo possa essere rilevato immediatamente. Quando la pressione del gas all'interno dell'armadio cambia in modo anormale, il sistema di controllo intelligente reagirà rapidamente e automaticamente la fornitura di gas per prevenire gli incidenti di sicurezza causati da problemi di pressione e stroncano il pericolo nel germoglio.

Nell'officina di produzione elettronica del chip, vengono utilizzati gas speciali come silano e fosfina, che sono infiammabili, esplosivi e hanno requisiti estremamente elevati per la pressione e la purezza del gas, nel processo di produzione vengono utilizzati. L'armadio del cilindro di gas di esplosione intelligente - a prova di prova può monitorare lo stato di questi gas in tempo reale. Una volta che vi è perdite o pressione anormale, allarmerà rapidamente e taglierà la fornitura di gas per garantire la sicurezza di produzione dell'officina e la qualità del prodotto. Nei laboratori chimici di istituti di ricerca scientifica su larga scala, coesistono più gas sperimentali e l'uso del gas e l'ambiente di stoccaggio è complesso. Le funzioni di monitoraggio e protezione intelligenti del gabinetto a gas a prova di esplosione intelligente possono efficacemente affrontare situazioni complesse, creare un ambiente sperimentale sicuro e affidabile per i ricercatori scientifici e aiutare i progetti di ricerca scientifica a procedere senza intoppi.
